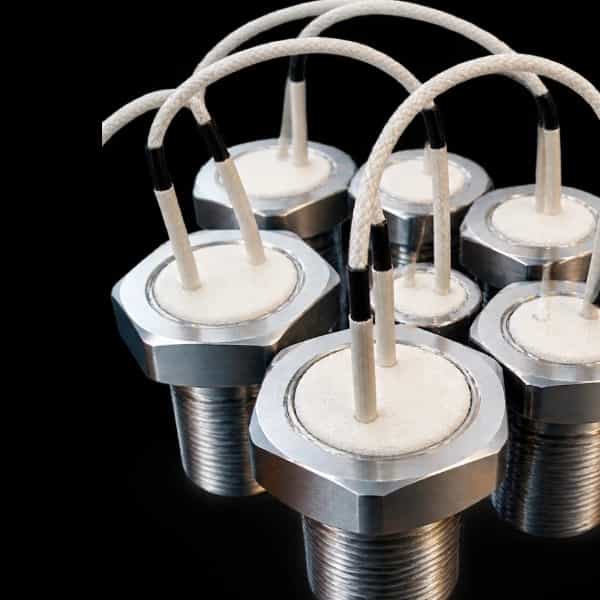

المنت فشنگی رزوه‌دار؛ گرمکن دقیق صنعتی با نصب مطمئن
در بسیاری از دستگاه‌های صنعتی، حرارت باید در یک نقطه مشخص، دقیق و پایدار ایجاد شود؛ از قالب‌های تزریق پلاستیک و فک‌های دوخت تا بلوک‌های فلزی و نازل‌های هات رانر. در چنین شرایطی، المنت فشنگی رزوه‌دار یکی از کاربردی‌ترین گزینه‌هاست: یک گرمکن الکتریکی استوانه‌ای و متراکم که علاوه بر توان گرمایشی بالا در حجم کوچک، به لطف رزوه‌ی انتهایی خود، محکم و ایمن درون قطعه پیچ می‌شود و در برابر ارتعاش، کشش سیم و لقی نصب مقاومت می‌کند.
گروه صنعتی سانتیگراد با تکیه بر دانش فنی، تجهیزات تراکم مدرن و سیم مقاومتی مرغوب، ساخت المنت فشنگی رزوه‌دار را در قطرها، طول‌ها، توان‌ها و ولتاژهای سفارشی انجام می‌دهد. در این مقاله، ساختار داخلی، فرآیند ساخت، مواد اولیه، کاربردها و نکات نصب این محصول را بررسی می‌کنیم تا پیش از سفارش، تصویری کامل از مشخصات فنی و معیارهای کیفیت در اختیار داشته باشید.
المنت فشنگی رزوه‌دار چیست و چه تفاوتی با مدل ساده دارد؟
المنت فشنگی یا کارتریج هیتر یک هیتر الکتریکی استوانه‌ای است که معمولاً داخل سوراخ دقیقِ قالب، بلوک فلزی یا قطعه صنعتی قرار می‌گیرد. درون این استوانه‌ی فلزی، سیم مقاومتی، عایق اکسید منیزیم فشرده، غلاف فلزی و سیم خروجی قرار دارد؛ با عبور جریان از سیم مقاومتی، حرارت تولید و از طریق عایق به غلاف و سپس به قطعه‌ی اطراف منتقل می‌شود. مزیت اصلی این المنت، تولید حرارت متمرکز در فضای کوچک و مناسب بودن آن برای گرمایش نقطه‌ای و موضعی است.
تفاوت مدل رزوه‌دار با مدل استاندارد
در المنت فشنگی معمولی، قطعه صرفاً داخل سوراخ فشرده می‌شود و ثبات آن تنها به دقت ماشین‌کاری سوراخ و اصطکاک سطحی وابسته است. اما در مدل رزوه‌دار، سر یا بخشی از بدنه‌ی المنت با رزوه (متریال رزوه‌شده یا همراه برزنت رزوه‌دار) ساخته می‌شود و با مهره و واشر، به‌صورت پیچی روی قطعه بسته می‌شود. این اتصال سه مزیت مهم دارد:
- ثبات مکانیکی: المنت در برابر ارتعاش دستگاه، ضربه و جابه‌جایی حرارتی لق نمی‌خورد.
- نصب و تعویض آسان: تعویض المنت بدون نیاز به پرس یا ضربه‌زنی انجام می‌شود و سرویس دوره‌ای سریع‌تر است.
- آب‌بندی بهتر: با واشر مناسب، محل ورود المنت در محیط‌های مرطوب یا روغنی بهتر مسدود می‌شود.
این ویژگی‌ها مدل رزوه‌دار را به انتخاب اول برای دستگاه‌های بسته‌بندی، ماشین‌آلات دارای ارتعاش و تجهیزاتی که نیاز به تعویض مکرر المنت دارند تبدیل کرده است.
فرآیند ساخت المنت فشنگی رزوه‌دار در گروه صنعتی سانتیگراد
کیفیت یک المنت فشنگی، پیش از آنکه در عملکرد ظاهری دیده شود، در دقت ساخت داخلی آن نهفته است. در گروه صنعتی سانتیگراد، تولید هر شاخه مطابق مراحل استاندارد زیر انجام می‌شود:
۱. محاسبه و طراحی سیم مقاومتی
نخست بر اساس توان، ولتاژ و ابعاد سفارش، مقاومت الکتریکی لازم محاسبه و سیم مقاومتی کروم‌نیکل (نیکل کروم) با قطر و گام پیچش مناسب روی هسته سرامیکی پیچیده می‌شود. کیفیت و یکنواختی این پیچش، پایداری حرارت و عمر المنت را مستقیماً تعیین می‌کند.
۲. قرارگیری در غلاف و پرکردن با اکسید منیزیم
کلاف مقاومتی داخل غلاف فلزی (استنلس استیل یا آلیاژ مقاوم به حرارت) قرار می‌گیرد و فضای بین سیم و غلاف با پودر اکسید منیزیم (MgO) پر می‌شود. اکسید منیزیم هم عایق الکتریکی است و هم انتقال‌دهنده حرارت از سیم به بدنه؛ هرچه خلوص و پرکردن آن یکنواخت‌تر باشد، عملکرد المنت پایدارتر و ریسک اتصال بدنه کمتر است.
۳. تراکم (سوگرلینی)
غلاف پرشده از میان غلتک‌های تراکم عبور می‌کند و قطر آن کاهش می‌یابد. این مرحله پودر MgO را به‌شدت فشرده می‌کند تا ضریب انتقال حرارت بالا برود و سیم مقاومتی در موقعیت خود قفل شود. تراکم نادرست، شایع‌ترین علت افت عمر و سوختن موضعی المنت‌های بی‌کیفیت است.
۴. آب‌بندی انتهایی و اجرای رزوه
در مدل رزوه‌دار، پس از تعیین طول فعال و بخش انتهایی، سر المنت یا برزنت آن رزوه‌کاری می‌شود و آب‌بند انتهایی برای جلوگیری از نفوذ رطوبت، روغن و گردوغبار اجرا می‌گردد. نوع و سایز رزوه (مانند M14 یا M16) بر اساس محل نصب مشتری انتخاب می‌شود.
۵. نصب سیم خروجی و تست نهایی
سیم خروجی بسته به دمای کاری — ساده، نسوز یا زره‌دار — متصل می‌شود و هر شاخه پیش از تحویل از نظر مقاومت اهم، مقاومت عایقی و اتصال بدنه تست می‌شود. این تست پایانی تضمین می‌کند محصولی که به دست مشتری می‌رسد، دقیقاً همان توان و مشخصات سفارش‌شده را دارد.
مواد اولیه، غلاف و چگالی توان
انتخاب درست متریال، مرز میان یک المنت معمولی و یک المنت بادوام است. سه مؤلفه کلیدی عبارت‌اند از:
جنس غلاف
برای دماهای کاری معمول صنعتی، استنلس استیل ۳۰۴ رایج است؛ در دماهای بالاتر یا محیط‌های خورنده، آلیاژهای مقاوم‌تر مانند استیل ۳۲۱ یا Incoloy انتخاب می‌شود. جنس غلاف باید با شرایط کاری — دما، رطوبت و تماس با مواد — هماهنگ باشد تا خوردگی و کاهش عمر رخ ندهد.
کیفیت سیم مقاومتی و عایق
سیم کروم‌نیکل مرغوب، مقاومت الکتریکی پایدار در دمای بالا دارد و در برابر اکسیداسیون مقاوم است. اکسید منیزیم با خلوص بالا نیز هم‌زمان عایق الکتریکی مطمئن و رسانای حرارتی مؤثر است؛ ترکیب این دو، قلب کیفیت یک کارتریج هیتر است.
چگالی توان (Watt Density)
چگالی توان یعنی توان تقسیم بر سطح فعال المنت. اگر چگالی توان بالاتر از ظرفیت انتقال حرارت قطعه باشد، گرما در خود المنت تجمع می‌کند و داغی موضعی و سوختن زودرس رخ می‌دهد. برای محاسبه اولیه توان موردنیاز از رابطه‌ی زیر استفاده می‌شود:
$$P = \frac{m \times c \times \Delta T}{t}$$
که در آن $m$ جرم قطعه، $c$ ظرفیت گرمایی ویژه، $\Delta T$ اختلاف دمای مطلوب و $t$ زمان گرمایش است. کارشناسان سانتیگراد پیش از ساخت، چگالی توان را با شرایط نصب و دمای کاری شما تطبیق می‌دهند تا عمر محصول بیشینه شود.
کاربردهای صنعتی المنت فشنگی رزوه‌دار
المنت فشنگی رزوه‌دار در هر جایی که گرمایش دقیق و موضعی با نصب محکم نیاز باشد، به‌کار می‌رود. مهم‌ترین حوزه‌های کاربرد عبارت‌اند از:
- قالب‌های تزریق پلاستیک و دایکاست: گرمایش نقطه‌ای قالب و کنترل دقیق دما برای کیفیت سطح قطعه
- سیستم‌های هات رانر، نازل و منیفولد: گرم نگه داشتن مجاری ذوب در صنعت پلاستیک
- دستگاه‌های بسته‌بندی: فک‌های دوخت حرارتی که نصب محکم و تعویض سریع در آن‌ها اهمیت فراوان دارد
- بلوک‌های آلومینیومی و فولادی خطوط تولید و تجهیزات آزمایشگاهی
- ماشین‌آلات صنایع غذایی، چاپ و تولید: از گرم‌کن‌های موضعی تا قطعات خاص دستگاه‌ها
- تجهیزات دارای ارتعاش یا نیاز به سرویس مکرر: جایی که اتصال رزوه‌ای نسبت به نصب فشاری برتری محسوس دارد
توجه داشته باشید که المنت فشنگی برای غوطه‌وری مستقیم در آب یا روغن طراحی نشده است؛ برای گرمایش مخزن و سیال، مدل‌هایی مانند المنت فلنج‌دار یا میله‌ای انتخاب مناسب‌تری هستند. کارشناسان سانتیگراد در انتخاب نوع مناسب برای هر کاربرد، پیش از سفارش مشاوره ارائه می‌کنند.
نصب صحیح و نکات ایمنی
عمر واقعی یک المنت فشنگی، بیش از آنکه به خود قطعه وابسته باشد، به کیفیت نصب آن بستگی دارد. رعایت نکات زیر از سوختن زودهنگام و خرابی سیم جلوگیری می‌کند:
دقت در سوراخ نصب و حذف لقی
سوراخ نصب باید با تلرانس دقیق و نزدیک به قطر المنت ماشین‌کاری شود. اگر لقی زیاد باشد، هوا بین المنت و دیواره محبوس می‌شود؛ هوا عایق حرارتی است و گرما به‌جای انتقال به قطعه، در المنت تجمع کرده و آن را می‌سوزاند. پیش از نصب، سوراخ را از براده و آلودگی پاک کنید.
مراقبت از سیم خروجی
سیم خروجی حساس‌ترین نقطه‌ی المنت است. از کشیدن، خم کردن شدید یا تماس آن با سطوح داغ بپرهیزید؛ در دماهای بالا حتماً از سیم نسوز یا زره‌دار استفاده شود و خروجی در جهت ایمن از قطعات متحرک مسیردهی شود.
کنترل دما و ایمنی برق
کارکرد بدون کنترلر دما (ترموکوپل، ترموستات یا کنترلر PID) ریسک داغی موضعی را چند برابر می‌کند. ولتاژ المنت نیز باید دقیقاً با برق دستگاه هماهنگ باشد؛ ولتاژ اشتباه باعث افت عملکرد یا سوختن فوری می‌شود. برای محیط‌های مرطوب یا روغنی، آب‌بندی انتهایی و مقاومت عایقی را پیش از راه‌اندازی بررسی کنید.
سفارش ساخت سفارشی از گروه صنعتی سانتیگراد
قیمت و کیفیت المنت فشنگی رزوه‌دار عددی ثابت نیست و به ابعاد، توان، ولتاژ، جنس غلاف، نوع سیم خروجی و مشخصات رزوه بستگی دارد؛ دو المنت با قطر و طول یکسان ممکن است به دلیل تفاوت در تراکم ساخت و متریال، عملکرد و عمر کاملاً متفاوتی داشته باشند. برای همین، پیش از ثبت سفارش مشخصات زیر را آماده کنید:
- قطر و طول المنت (و طول بخش فعال گرمایشی)
- توان و ولتاژ موردنیاز
- حداکثر دمای کاری و زمان رسیدن به دمای هدف
- سایز و محل رزوه (سر المنت یا برزنت) و جزئیات محل نصب
- شرایط محیطی: خشک، مرطوب یا دارای روغن و آلودگی
- نوع سیم خروجی: ساده، نسوز یا زره‌دار
گروه صنعتی سانتیگراد با بهره‌گیری از سیم مقاومتی مرغوب، اکسید منیزیم با خلوص بالا، تراکم استاندارد و تست کنترل کیفیت روی هر شاخه، المنت فشنگی رزوه‌دار را دقیقاً مطابق مشخصات دستگاه شما تولید می‌کند. برای استعلام قیمت، دریافت مشاوره فنی و ثبت سفارش ساخت سفارشی، با کارشناسان فروش گروه صنعتی سانتیگراد در ارتباط باشید.
