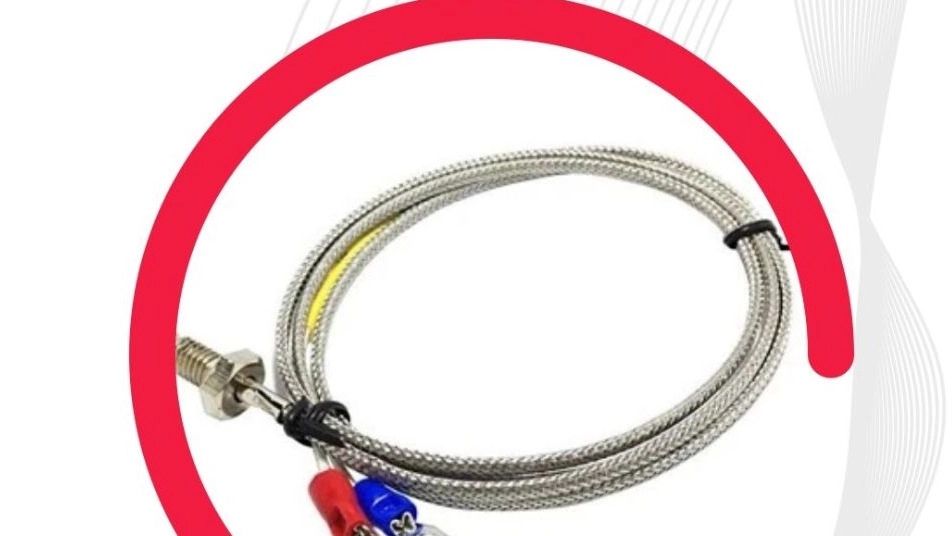

ترموکوپل چیست؟ بررسی کامل انواع، عملکرد و کاربرد در صنعت | گروه صنعتی سانتیگراد
خانم نوروزی نیا، در این مقاله بهصورت کامل و کاربردی بررسی میکنیم که ترموکوپل چیست، چگونه کار میکند، چه انواعی دارد و در چه صنایع و تجهیزاتی استفاده میشود. اگر برای انتخاب سنسور دما در پروژههای صنعتی، کوره، خطوط تولید، تجهیزات حرارتی یا سیستمهای کنترل دما به دنبال یک راهنمای دقیق هستید، این مطلب میتواند مرجع خوبی برای شما باشد.
ترموکوپل چیست؟
ترموکوپل یک سنسور اندازهگیری دما است که از اتصال دو فلز غیرهمجنس ساخته میشود. زمانی که محل اتصال این دو فلز در معرض حرارت قرار میگیرد، یک ولتاژ بسیار کوچک ایجاد میشود. این ولتاژ با دما رابطه دارد و از طریق تجهیزات کنترلی یا نمایشگرها، به مقدار دما تبدیل میشود.
به زبان ساده، ترموکوپل ابزاری است که در بسیاری از محیطهای صنعتی برای اندازهگیری دمای بالا، سرعت پاسخ مناسب و دوام در شرایط سخت استفاده میشود.
ترموکوپل چگونه کار میکند؟
اساس عملکرد ترموکوپل بر پدیدهای به نام اثر سیبک استوار است. طبق این اصل، وقتی دو فلز متفاوت از یک سمت به هم متصل شوند و بین محل اتصال و سر دیگر آنها اختلاف دما وجود داشته باشد، یک نیروی محرکه الکتریکی تولید میشود.
روند عملکرد ترموکوپل:
- دو فلز غیرمشابه به هم متصل میشوند.
- محل اتصال در معرض دمای فرآیند قرار میگیرد.
- اختلاف دما بین محل اتصال گرم و مرجع، ولتاژ کوچکی ایجاد میکند.
- این ولتاژ توسط کنترلر، PLC، ترانسمیتر یا نمایشگر خوانده میشود.
- سیستم مقدار ولتاژ را به دمای واقعی تبدیل میکند.
اجزای اصلی ترموکوپل
ترموکوپل صنعتی معمولاً از بخشهای زیر تشکیل میشود:
- المان ترموکوپل: دو سیم فلزی غیرهمجنس
- نقطه اتصال گرم: محل سنجش دما
- غلاف یا شیت محافظ: برای حفاظت در برابر خوردگی، فشار و ضربه
- هد ترموکوپل: بخش اتصال سیمها و ترمینالها
- کابل جبرانساز: برای انتقال سیگنال به سیستم کنترل
- اتصالات مکانیکی: رزوهای، فلنجی یا فشاری
انواع ترموکوپل
ترموکوپلها بر اساس جنس فلزات سازنده به انواع مختلفی تقسیم میشوند. هر نوع، محدوده دمایی، دقت، مقاومت شیمیایی و کاربرد خاص خود را دارد.
پرکاربردترین نوع ترموکوپل کدام است؟
در بسیاری از صنایع، ترموکوپل نوع K پرمصرفترین گزینه است. دلیل این موضوع:
- بازه دمایی گسترده
- قیمت مناسب
- مقاومت خوب در شرایط صنعتی
- سازگاری با تجهیزات کنترلی مختلف
- دسترسی آسان در بازار
به همین دلیل، در خطوط تولید، تجهیزات گرمایشی، کورهها، صنایع فلزی و ماشینآلات صنعتی بسیار رایج است.
مزایای ترموکوپل
استفاده از ترموکوپل در صنعت به دلایل زیادی رایج است. مهمترین مزایا عبارتاند از:
- تحمل دمای بالا
- سرعت پاسخ مناسب
- ساختار ساده و مقاوم
- قیمت اقتصادی در بسیاری از مدلها
- قابلیت استفاده در محیطهای صنعتی سخت
- تنوع در ابعاد، غلاف و اتصالات
- مناسب برای نصب در نقاط مختلف تجهیزات
معایب ترموکوپل
در کنار مزایا، ترموکوپل محدودیتهایی هم دارد:
- دقت آن معمولاً از RTD کمتر است
- ولتاژ خروجی بسیار کم است و به نویز حساس است
- نیاز به جبرانسازی اتصال سرد دارد
- در برخی محیطهای خورنده، عمر آن کاهش مییابد
- در صورت انتخاب نادرست جنس غلاف یا تیپ، خطا ایجاد میشود
تفاوت ترموکوپل و RTD
یکی از سوالات رایج در صنعت، تفاوت بین ترموکوپل و RTD است. هر دو برای اندازهگیری دما استفاده میشوند، اما از نظر عملکرد و کاربرد تفاوت دارند.
کاربرد ترموکوپل در صنعت
ترموکوپل به دلیل ساختار ساده، مقاومت مکانیکی و تحمل دمایی بالا در صنایع مختلف بهکار میرود.
مهمترین کاربردها:
- کورههای صنعتی
- دیگها و بویلرها
- صنایع فولاد و ریختهگری
- صنایع پتروشیمی و نفت و گاز
- صنایع سرامیک و شیشه
- ماشینآلات تولیدی
- صنایع غذایی
- خطوط بستهبندی و تجهیزات حرارتی
- سیستمهای HVAC و تهویه صنعتی
- راکتورها و تجهیزات آزمایشگاهی
کاربرد ترموکوپل در کورههای صنعتی
یکی از اصلیترین محلهای استفاده از ترموکوپل، کورههای صنعتی است. در کورهها کنترل دقیق دما اهمیت زیادی دارد، زیرا کیفیت محصول نهایی مستقیماً به دمای فرآیند وابسته است.
در این حوزه، ترموکوپل برای موارد زیر استفاده میشود:
- کنترل دمای محفظه کوره
- پایش دمای قطعه یا مواد
- حفاظت از تجهیزات در برابر افزایش بیش از حد دما
- ارسال داده به PLC و کنترلر دما
- بهینهسازی مصرف انرژی
ترموکوپل صنعتی چه ویژگیهایی باید داشته باشد؟
یک ترموکوپل مناسب برای محیط صنعتی باید بر اساس شرایط واقعی فرآیند انتخاب شود. مهمترین ویژگیها:
- تیپ مناسب با محدوده دمایی
- جنس غلاف متناسب با محیط
- تحمل در برابر ارتعاش و ضربه
- مقاومت در برابر خوردگی
- طول و قطر مناسب پراب
- نوع اتصال متناسب با نصب
- دقت و زمان پاسخ قابل قبول
انواع ترموکوپل از نظر ساختار
ترموکوپلها علاوه بر تیپ فلزی، از نظر طراحی و ساختار نیز دستهبندی میشوند:
1. ترموکوپل غلافدار
دارای شیت فلزی محافظ است و برای اکثر محیطهای صنعتی مناسب است.
2. ترموکوپل فلنجی
برای نصب روی مخازن، خطوط یا تجهیزات خاص استفاده میشود.
3. ترموکوپل رزوهای
برای نصب آسان در ماشینآلات و تجهیزات فرآیندی کاربرد دارد.
4. ترموکوپل هددار
در بالای آن هد آلومینیومی یا استیل قرار دارد و برای اتصال ترمینالی مناسب است.
5. ترموکوپل با سوکت یا کانکتور
در کاربردهای سریع و قابل تعویض مورد استفاده قرار میگیرد.
6. ترموکوپل ضدانفجار
برای محیطهای خطرناک مانند نفت، گاز و پتروشیمی طراحی میشود.
چگونه ترموکوپل مناسب انتخاب کنیم؟
برای انتخاب درست ترموکوپل، فقط دانستن دما کافی نیست. باید مجموعهای از عوامل را در نظر گرفت.
معیارهای انتخاب:
- محدوده دمای فرآیند
- نوع محیط: خورنده، مرطوب، اسیدی، تحت فشار
- نوع نصب
- سرعت پاسخ مورد نیاز
- دقت مورد انتظار
- نوع تجهیزات کنترلی
- هزینه و عمر مفید
- شرایط نگهداری و تعویض
مثال:
- برای کوره عمومی صنعتی معمولاً نوع K
- برای دمای پایین و کاربرد غذایی معمولاً نوع T
- برای فرآیندهای بسیار دقیق و دمای بالا انواع R/S/B
عوامل مؤثر بر عمر ترموکوپل
عمر ترموکوپل به کیفیت ساخت و شرایط بهرهبرداری بستگی دارد. عواملی که عمر آن را کاهش میدهند:
- دمای بیش از حد مجاز
- شوک حرارتی
- خوردگی شیمیایی
- ارتعاش شدید
- انتخاب اشتباه غلاف
- نصب نامناسب
- کابلکشی نادرست
- آلودگی یا اکسیداسیون سیمها
علائم خرابی ترموکوپل
اگر ترموکوپل عملکرد درستی نداشته باشد، فرآیند صنعتی با خطا مواجه میشود. برخی نشانههای خرابی:
- نمایش دمای غیرواقعی
- نوسان شدید در قرائت دما
- تأخیر غیرعادی در پاسخ
- قطع و وصل شدن سیگنال
- اختلاف زیاد با دماسنج مرجع
- خطای کنترلر یا PLC
نحوه نصب صحیح ترموکوپل
نصب اصولی ترموکوپل تأثیر مستقیم بر دقت و عمر آن دارد.
نکات مهم نصب:
- نقطه نصب باید با محل واقعی فرآیند دمایی هماهنگ باشد.
- غوطهوری پراب باید کافی باشد.
- از کابل جبرانساز مناسب استفاده شود.
- پلاریته سیمها رعایت شود.
- از عبور کابل در کنار منابع نویز شدید خودداری شود.
- اتصال مکانیکی باید محکم و بدون لقی باشد.
- در محیطهای خورنده، جنس غلاف متناسب انتخاب شود.
ترموکوپل در چه صنایعی بیشترین استفاده را دارد؟
صنایع فلزی
برای کورهها، ذوب، عملیات حرارتی و ریختهگری
صنایع نفت، گاز و پتروشیمی
برای پایش دمای خطوط، مخازن، راکتورها و مبدلها
صنایع غذایی
برای کنترل فرآیندهای حرارتی، پخت، خشککنها و سردخانههای خاص
صنایع سرامیک و شیشه
برای دماهای بالا و کنترل یکنواختی فرآیند
صنایع ماشینسازی
برای کنترل دما در المنتها، نازلها، قالبها و تجهیزات تولید
چرا ترموکوپل در ابزار دقیق اهمیت بالایی دارد؟
در سیستمهای ابزار دقیق و اتوماسیون صنعتی، داده دما یکی از حیاتیترین پارامترهاست. ترموکوپل بهعنوان یک سنسور قابل اطمینان، امکان میدهد:
- فرآیندها پایدار بمانند
- مصرف انرژی کنترل شود
- کیفیت محصول نهایی افزایش یابد
- ایمنی تجهیزات بیشتر شود
- از آسیبهای ناشی از دمای غیرمجاز جلوگیری شود
جمعبندی
ترموکوپل یکی از پرکاربردترین سنسورهای دما در صنعت است که به دلیل مقاومت بالا، تنوع، بازه دمایی گسترده و قیمت مناسب در بسیاری از فرآیندهای صنعتی مورد استفاده قرار میگیرد. انتخاب درست نوع ترموکوپل، جنس غلاف، ساختار مکانیکی و روش نصب، نقش مهمی در دقت اندازهگیری و طول عمر تجهیز دارد.
اگر در یک پروژه صنعتی با کنترل دما، کوره، المنت، تجهیزات حرارتی، خطوط فرآیندی یا سیستمهای ابزار دقیق سروکار دارید، ترموکوپل میتواند یکی از بهترین گزینهها برای سنجش و پایش دما باشد؛ البته به شرط آنکه متناسب با شرایط واقعی فرآیند انتخاب شود.
